带钢拉矫破鳞试验机

技术背景

拉矫是冷轧带钢紊流酸洗过程中的一道重要环节,其作用是通过拉矫使得带钢表面连续分布的氧化皮破裂,有利于酸洗液进入到氧化皮的内部,从而提高酸洗速度。同时由于拉矫过程材料经过反复弯曲变形,其性能也将发生改变。为满足拉矫过程中拉矫参数改变对破鳞程度和材料性能的影响,需要试验研究。本拉矫试验机可控制带钢张力和破鳞辊的插入量,实现拉矫参数的模拟。

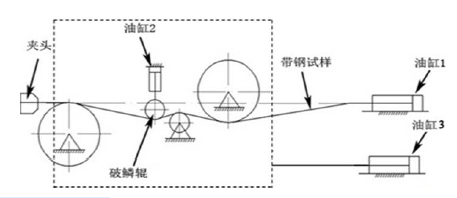

解决方案

  • 油缸1在试验机的一端向试验带钢提供张紧力;

  • 破鳞试验机的另一端由自锁型央头固定,通过手动提供预紧力;

  • 采用将一组破鳞辊固定在一可移动的平台的设计;

  • 在水平放置的油缸3作用下,使平台沿水平方向在内作往复运动的方式来满足设计要求。



性能参数

  • 宽度在50mm内;

  • 长度在1800mm至1830mm范围内;

  • 张紧力可在0-20KN内连续可调;

  • 压下量可在0-50mm内调节;

  • 辊子组平台可在水平方向700mm范围内往复运动的各钢种带钢进行拉矫破鳞试验。

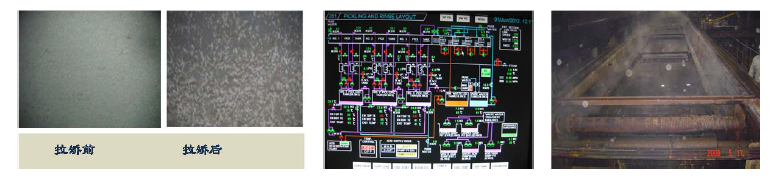

应用实例
