技术背景

为方便用户识别镀锡板表面的镀锡量，国家标准GB/T 2520规定差厚镀锡钢板采用宽度约为 1mm、间距为12.5mm倍数的连续平行线进行标识。现在的打印辊为在打印轴上车削间距为12.5mm的凹槽，橡胶的打印环卡在打印轴的凹槽内实现打印，通过拨动打印环的位置实现不同规格镀锡板的打印要求。

由于橡胶打印环是卡在打印辊的凹槽中，要拨动打印环需要将打印辊吊出机组，离线实现位置的拨动，这样不仅工作量大，还增加机组的停机时间，影响机组的生产节奏。

解决方案

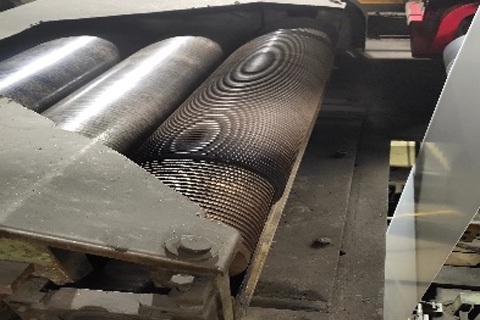

本打印辊由打印轴、中间环、支撑杆和打印环组成，打印轴上依然车削宽度为10mm，深度为2mm，间距为12.5mm的系列凹槽，橡胶打印环紧紧套在中间环上，中间环的径向位置由支撑杆固定，中间环可在支撑杆上自由移动，中间环上设置有可涨缩机构，当中间环移动到凹槽位置时，可涨缩机构压下，实现中间环在打印轴上的位置固定。打印环的位置移动可在不停机的情况下，在线完成打印环的位置移动，极大方便了机组不同产品间的打印图案切换的便捷性。

典型应用场合：宝钢冷轧镀锡板厂各镀锡机
