镀液添加剂浓度自动测试仪
技术背景
镀液中的添加剂是镀液的重要组成部分,它影响到镀液与镀件的湿润性能,因此添加剂浓度是决定镀锡板表面质量的一项重要指标。由于添加剂组成复杂,直接测量镀液中添加剂的浓度难度很大,实际生产中常通过测试表面张力来评估镀液中的添加剂浓度变化。镀液表面张力的测试可采用屈氏粘力管,通过测试固定体积溶液的滴数,来判断添加剂的浓度,但在测试过程中需要人工计数,操作难度大,影响到测试精度。
解决方案

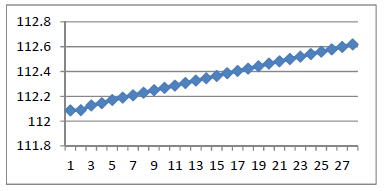

镀液添加剂浓度自动测试仪采用计算机控制的重量传感器实现镀液滴数的自动检测。从屈氏粘力管滴,下的镀液滴在放在重量传感器上的烧杯中,重量传感器以10赫兹的频率向计算机发送数据,计算机根据采用到的数据自动计算出单位体积内镀液的滴数。
性能参数
测试对象:镀锡溶液;
测试温度范围:室温;
工作电压: 220 VAC:
密度范围: 0~5g/cm3;
测试精度: 0.001g/cm3
浓度范围: 0-60mlL;
浓度精度: 0.1ml/L
信号输出: 4~20mA
采样频率: 10HZ
通讯协议: HART

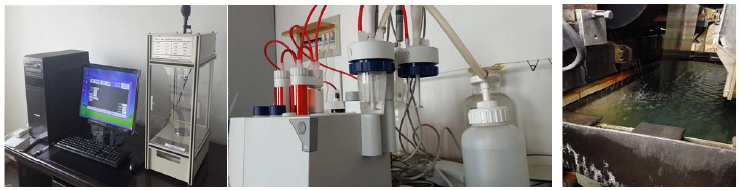

应用实例
