窄间隙电阻焊焊缝质量检测系统
技术背景
窄间隙电阻焊机广泛应用于薄带钢的焊接,目前基于这种焊机的焊缝质量检测是通过焊接电流和焊缝处的温度来进行监控,利用所测得的参数间接评价焊缝质量。但由于影响焊接质量的因素并不完全决定与焊接电流和焊接温度,因此对于焊接电流和温度均正常的焊缝依然出现焊缝的断带。为此研制一种直接检测焊缝质量的装备对监控窄间隙电阻焊的焊缝质量具有重要的意义。
解决方案

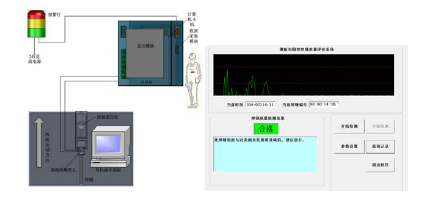

本检测装置采用高频涡流检测技术直接对焊缝质量进行检测,涡流检测探头固定在焊接的机架上,随焊机移动,检测过程与焊接过程同步,系统根据所检测到的数据对焊缝质量进行自动评判,给出焊缝可否放行的结果。
性能参数
操作系统: Window XP
检测速度: 500m/min
采样频率: 30Hz
缺陷检测值: >0.05mm
流频率: 100 kHz
焊缝缺陷检出率: >95%
焊缝断带率; <1%

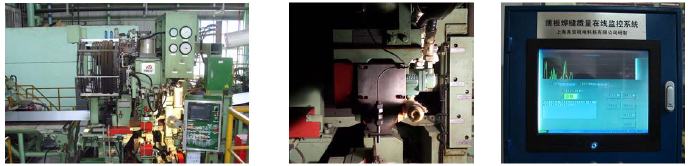

应用实例
